Lắp đặt thang máng cáp: Quy trình thi công chuẩn từ A-Z
Lắp đặt thang máng cáp đúng kỹ thuật là yếu tố quan trọng giúp hệ thống điện vận hành ổn định, an toàn và dễ dàng bảo trì. Cùng tìm hiểu quy trình thi công, các tiêu chuẩn cần tuân thủ và những lưu ý quan trọng trong bài viết dưới đây.

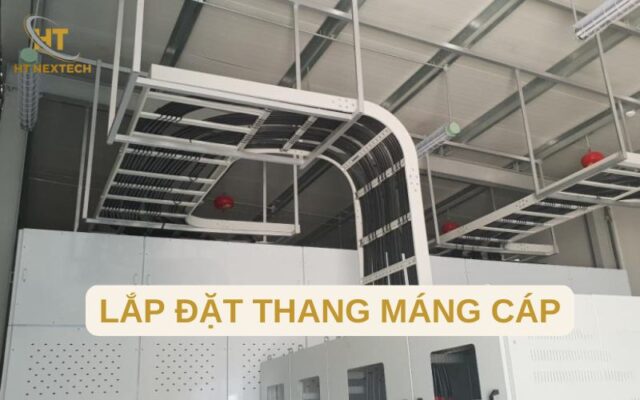

Lắp đặt thang máng cáp là gì?
Lắp đặt thang máng cáp là quá trình thi công hệ thống thang cáp, máng cáp hoặc khay cáp nhằm nâng đỡ, bảo vệ và tổ chức các loại dây điện, cáp điện, cáp tín hiệu trong công trình. Đây là hạng mục quan trọng trong hệ thống cơ điện (M&E), được ứng dụng rộng rãi tại nhà máy, khu công nghiệp, tòa nhà văn phòng, trung tâm thương mại và các dự án hạ tầng kỹ thuật.
Việc lắp đặt đúng kỹ thuật không chỉ giúp hệ thống điện vận hành ổn định mà còn đảm bảo an toàn, thuận tiện cho công tác bảo trì và nâng cấp sau này.
Vai trò của việc lắp đặt thang máng cáp
Một hệ thống thang máng cáp được thi công đúng tiêu chuẩn sẽ mang lại nhiều lợi ích như:
- Bảo vệ dây dẫn khỏi tác động cơ học và môi trường.
- Hạn chế nguy cơ cháy nổ do dây điện chồng chéo.
- Quản lý hệ thống cáp khoa học và gọn gàng.
- Dễ dàng kiểm tra, bảo trì hoặc mở rộng hệ thống.
- Nâng cao tính thẩm mỹ cho công trình.
- Tối ưu chi phí vận hành lâu dài.
Đó là lý do các chủ đầu tư ngày càng chú trọng đến chất lượng thi công và lựa chọn đơn vị lắp đặt có kinh nghiệm.
Các hạng mục cần chuẩn bị trước khi lắp đặt thang máng cáp
Để quá trình thi công diễn ra thuận lợi, cần chuẩn bị đầy đủ vật tư, nhân lực và mặt bằng thi công.
Chuẩn bị vật tư
Một hệ thống thang máng cáp hoàn chỉnh thường bao gồm:
- Thang cáp (Cable Ladder).
- Máng cáp (Cable Trunking).
- Khay cáp (Cable Tray).
- Ty ren treo.
- Thanh Unistrut.
- Giá đỡ và bát treo.
- Co lên, co xuống, tê và chữ thập.
- Bulong, ốc vít liên kết.
- Dây tiếp địa và phụ kiện nối đất.
Chuẩn bị mặt bằng
Trước khi thi công cần:
- Khảo sát hiện trạng công trình.
- Kiểm tra kết cấu chịu lực của trần hoặc tường.
- Xác định tuyến đi của thang máng cáp.
- Đánh dấu vị trí treo và các điểm chuyển hướng.
- Đảm bảo khu vực thi công thông thoáng, an toàn.
Chuẩn bị nhân sự và thiết bị
Đội thi công thường bao gồm:
- Kỹ sư giám sát.
- Tổ trưởng thi công.
- Công nhân lắp đặt.
- Nhân viên an toàn lao động.
Các thiết bị hỗ trợ gồm:
- Máy khoan bê tông.
- Máy cắt kim loại.
- Máy siết bulong.
- Máy laser cân bằng.
- Thước thủy.
- Thiết bị đo điện trở tiếp địa.
Quy trình lắp đặt thang máng cáp đúng kỹ thuật
Bước 1: Khảo sát và định vị tuyến lắp đặt
Đội kỹ thuật tiến hành đối chiếu bản vẽ với hiện trạng thực tế để xác định vị trí lắp đặt phù hợp.
Ở giai đoạn này cần lưu ý:
- Tránh giao cắt với hệ thống HVAC và PCCC.
- Đảm bảo khoảng cách an toàn với các hạng mục khác.
- Xác định rõ cao độ thi công.
Bước 2: Lắp đặt hệ thống giá đỡ
Giá đỡ là bộ phận chịu lực chính của toàn bộ hệ thống.
Một số yêu cầu kỹ thuật:
- Khoảng cách giữa các điểm treo từ 1,5m đến 2m.
- Giá đỡ phải được cố định chắc chắn.
- Đảm bảo độ cân bằng và không bị cong vênh.
Bước 3: Lắp đặt thang máng cáp
Sau khi hoàn thiện hệ thống treo, tiến hành lắp đặt các đoạn thang máng cáp theo đúng bản vẽ thiết kế.
Các mối nối cần:
- Sử dụng bản nối chuyên dụng.
- Siết chặt bulong đúng lực.
- Đảm bảo liên kết chắc chắn giữa các đoạn.
Bước 4: Kiểm tra cao độ và độ thẳng
Toàn bộ tuyến thang máng cáp cần được kiểm tra bằng máy laser hoặc thước thủy nhằm đảm bảo:
- Độ thẳng tuyến.
- Độ cân bằng.
- Không xuất hiện tình trạng võng hoặc lệch hướng.
Bước 5: Nối đất hệ thống
Đây là yêu cầu bắt buộc đối với hệ thống thang máng cáp kim loại.
Việc tiếp địa giúp:
- Hạn chế nguy cơ rò điện.
- Bảo vệ người vận hành.
- Đáp ứng các tiêu chuẩn an toàn điện.
Bước 6: Kiểm tra và hoàn thiện
Sau khi lắp đặt hoàn tất cần:
- Xử lý bavia tại các vị trí cắt.
- Sơn chống gỉ tại điểm gia công.
- Vệ sinh toàn bộ hệ thống.
- Chuẩn bị cho công tác kéo cáp và nghiệm thu.
Những lưu ý quan trọng khi lắp đặt thang máng cáp
Để hệ thống vận hành ổn định và bền bỉ, cần chú ý các yếu tố sau:
Đảm bảo khoảng cách treo hợp lý
Khoảng cách giữa các điểm treo không nên vượt quá 2m nhằm hạn chế hiện tượng võng hoặc biến dạng khi chịu tải.
Phân loại dây cáp rõ ràng
Không nên đi chung:
- Cáp động lực.
- Cáp điều khiển.
- Cáp mạng.
- Cáp tín hiệu.
Việc phân tuyến giúp hạn chế nhiễu điện từ và thuận tiện cho bảo trì.
Lựa chọn vật liệu phù hợp
Tùy theo môi trường sử dụng:
- Trong nhà: Sơn tĩnh điện hoặc mạ kẽm điện phân.
- Ngoài trời: Mạ kẽm nhúng nóng.
- Môi trường hóa chất: Inox 304 hoặc inox 316.
Thực hiện tiếp địa đầy đủ
Đây là yếu tố bắt buộc trong mọi công trình nhằm đảm bảo an toàn điện và đáp ứng quy chuẩn kỹ thuật.
Các lỗi thường gặp khi lắp đặt thang máng cáp
Một số lỗi phổ biến trong quá trình thi công gồm:
- Khoảng cách treo quá lớn gây võng máng.
- Liên kết bulong không chắc chắn.
- Không thực hiện nối đất.
- Bố trí cáp không đúng kỹ thuật.
- Sử dụng vật liệu không phù hợp với môi trường.
- Thi công sai cao độ thiết kế.
Những lỗi này có thể làm giảm tuổi thọ hệ thống và phát sinh chi phí sửa chữa trong tương lai.
HT Nextech – Đơn vị lắp đặt thang máng cáp chuyên nghiệp
HT Nextech là đơn vị chuyên sản xuất, cung cấp và lắp đặt thang máng cáp cho các công trình công nghiệp và dân dụng trên toàn quốc.
Lợi thế của HT Nextech
- Đội ngũ kỹ sư và kỹ thuật viên giàu kinh nghiệm.
- Thi công theo đúng tiêu chuẩn kỹ thuật.
- Sản xuất trực tiếp tại nhà máy.
- Đa dạng vật liệu: sơn tĩnh điện, mạ kẽm, mạ kẽm nhúng nóng, inox.
- Hỗ trợ khảo sát và tư vấn giải pháp tối ưu.
- Đảm bảo tiến độ và chất lượng công trình.
Với nhiều năm kinh nghiệm trong lĩnh vực cơ điện, HT Nextech luôn mang đến giải pháp lắp đặt thang máng cáp an toàn, hiệu quả và phù hợp với yêu cầu thực tế của từng dự án.
Lắp đặt thang máng cáp là hạng mục quan trọng ảnh hưởng trực tiếp đến độ an toàn và hiệu quả vận hành của hệ thống điện. Việc tuân thủ quy trình thi công, lựa chọn vật liệu phù hợp và thực hiện đúng các tiêu chuẩn kỹ thuật sẽ giúp công trình vận hành ổn định trong thời gian dài.
Đối với các dự án công nghiệp, thương mại và dân dụng, việc lựa chọn đơn vị thi công uy tín như HT Nextech sẽ góp phần đảm bảo chất lượng, tiến độ và tối ưu chi phí đầu tư cho chủ đầu tư.
