Tủ điện hạ thế dùng để làm gì?

Tủ điện hạ thế là thiết bị quan trọng trong hệ thống phân phối và điều khiển điện. Sản phẩm được sử dụng để đóng cắt, bảo vệ và phân phối nguồn điện đến các thiết bị tiêu thụ. Tủ giúp hệ thống điện vận hành ổn định và an toàn hơn. Đây là thiết bị phổ biến tại nhà máy, nhà xưởng, tòa nhà và nhiều công trình dân dụng.

Tủ điện hạ thế là gì?

Tủ điện hạ thế là loại tủ điện dùng trong hệ thống điện hạ áp. Tủ chứa các thiết bị đóng cắt, bảo vệ, đo lường và điều khiển.Nguồn điện được đưa vào tủ từ máy biến áp hoặc hệ thống cấp điện. Sau đó, tủ phân phối nguồn đến các nhánh tải khác nhau.Tùy vào mục đích sử dụng, tủ có thể được thiết kế với nhiều cấu hình. Thiết bị bên trong cũng thay đổi theo yêu cầu của từng công trình.

Tủ điện hạ thế dùng để làm gì?

Tủ điện hạ thế có nhiều chức năng trong hệ thống điện. Một số chức năng quan trọng gồm:

1. Phân phối nguồn điện

Đây là chức năng chính của tủ điện hạ thế. Tủ tiếp nhận nguồn điện và phân phối đến các thiết bị sử dụng.Nguồn điện có thể được chia thành nhiều nhánh. Mỗi nhánh sẽ cấp điện cho một nhóm thiết bị hoặc khu vực riêng.Cách phân phối này giúp hệ thống điện được tổ chức khoa học. Việc quản lý và kiểm tra nguồn điện cũng thuận tiện hơn.

2. Đóng cắt mạch điện

Tủ được trang bị các thiết bị đóng cắt như ACB, MCCB hoặc MCB. Các thiết bị này cho phép đóng hoặc ngắt nguồn điện khi cần thiết.Kỹ thuật viên có thể chủ động ngắt từng khu vực. Điều này thuận tiện khi bảo trì hoặc sửa chữa hệ thống.

3. Bảo vệ hệ thống điện

Tủ điện hạ thế giúp bảo vệ thiết bị trước một số sự cố điện. Các thiết bị bảo vệ có thể phát hiện tình trạng quá tải hoặc ngắn mạch.Khi xảy ra sự cố, thiết bị đóng cắt có thể ngắt mạch. Nhờ đó, hạn chế ảnh hưởng đến các thiết bị và đường dây phía sau.

4. Đo lường và giám sát

Tùy cấu hình, tủ có thể được tích hợp các thiết bị đo điện. Một số thông số thường được theo dõi gồm dòng điện, điện áp và công suất.Các thiết bị đo giúp người vận hành nắm được tình trạng hoạt động. Dữ liệu cũng hỗ trợ việc kiểm tra và quản lý hệ thống điện.

5. Điều khiển thiết bị

Một số loại tủ hạ thế có chức năng điều khiển tải. Tủ có thể kết hợp contactor, relay, biến tần hoặc các thiết bị điều khiển khác.Giải pháp này thường được sử dụng trong nhà máy và hệ thống công nghiệp. Người vận hành có thể kiểm soát nhiều thiết bị từ một vị trí.

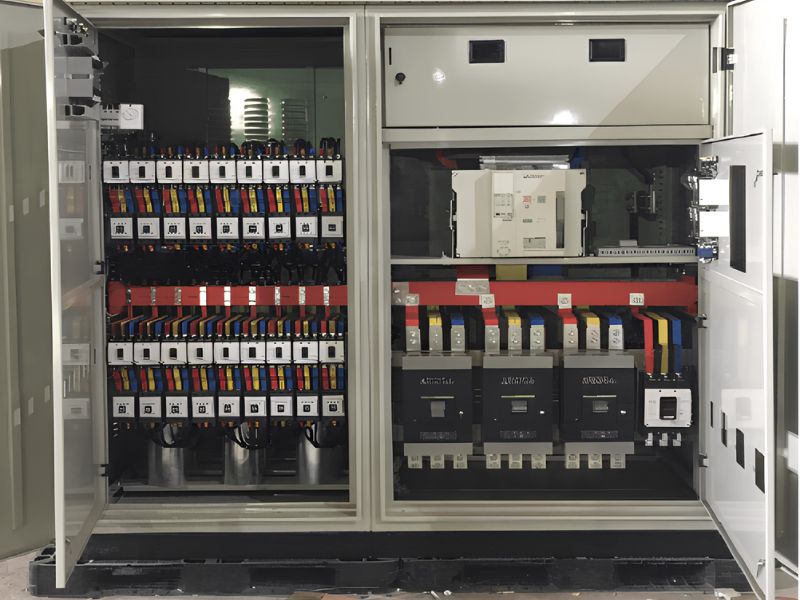

Cấu tạo của tủ điện hạ thế

Cấu tạo tủ phụ thuộc vào chức năng và yêu cầu của từng dự án. Một tủ điện hạ thế cơ bản thường gồm các bộ phận sau:

Vỏ tủ điện

Vỏ tủ có nhiệm vụ bảo vệ các thiết bị bên trong. Vỏ thường được gia công từ thép hoặc vật liệu phù hợp với môi trường sử dụng.Bề mặt có thể được sơn phủ để tăng khả năng bảo vệ. Kích thước vỏ được thiết kế theo số lượng thiết bị bên trong.

Thiết bị đóng cắt

Thiết bị đóng cắt giúp điều khiển và bảo vệ các mạch điện. Một số thiết bị phổ biến gồm ACB, MCCB, MCB và contactor.Việc lựa chọn thiết bị cần dựa trên dòng điện và đặc tính của tải. Cấu hình cũng cần phù hợp với sơ đồ điện của công trình.

Thanh cái

Thanh cái có nhiệm vụ dẫn và phân phối điện trong tủ. Bộ phận này thường được làm từ đồng hoặc vật liệu dẫn điện phù hợp.Kích thước thanh cái cần đáp ứng yêu cầu dòng điện. Khoảng cách và phương án bố trí cũng cần đảm bảo an toàn.

Thiết bị đo lường

Tùy nhu cầu, tủ có thể được trang bị ampe kế, volt kế hoặc đồng hồ đa năng. Các thiết bị này hỗ trợ theo dõi thông số điện.

Hệ thống dây dẫn và đầu nối

Dây dẫn kết nối các thiết bị bên trong tủ. Các đầu nối cần được bố trí rõ ràng và chắc chắn.Việc đánh số dây giúp quá trình kiểm tra thuận tiện hơn. Cách bố trí khoa học cũng hỗ trợ bảo trì hệ thống.

Các loại tủ điện hạ thế phổ biến

Tùy vào chức năng, tủ điện hạ thế có thể được chia thành nhiều loại.

• Tủ điện phân phối: Tủ điện phân phối dùng để nhận và chia nguồn điện đến các nhánh tải. Loại tủ này thường được sử dụng trong nhà máy, tòa nhà và công trình công nghiệp.
• Tủ điện tổng MSB: Tủ MSB thường được đặt tại đầu nguồn của hệ thống điện hạ thế. Tủ tiếp nhận nguồn điện và phân phối đến các tủ điện phía sau.
• Tủ điện điều khiển: Tủ điều khiển được sử dụng để điều khiển máy móc và thiết bị. Tủ có thể tích hợp nhiều thiết bị điều khiển tùy yêu cầu.
• Tủ điện ATS: Tủ ATS có nhiệm vụ chuyển đổi nguồn điện tự động. Thiết bị thường được sử dụng khi công trình có nguồn điện chính và nguồn dự phòng.
• Tủ tụ bù: Tủ tụ bù được sử dụng để cải thiện hệ số công suất của hệ thống điện. Thiết bị giúp nâng cao hiệu quả sử dụng điện trong một số hệ thống phù hợp.

Tủ điện hạ thế được ứng dụng ở đâu?

Tủ điện hạ thế được sử dụng rộng rãi trong nhiều lĩnh vực. Một số ứng dụng phổ biến gồm:

• Nhà máy và nhà xưởng công nghiệp.
• Tòa nhà văn phòng.
• Trung tâm thương mại.
• Bệnh viện và trường học.
• Khách sạn và khu nghỉ dưỡng.
• Hệ thống điện của khu dân cư.
• Trạm biến áp và công trình hạ tầng.
• Hệ thống điện mặt trời và năng lượng tái tạo.

Trong mỗi công trình, tủ cần được thiết kế theo nhu cầu sử dụng. Công suất tải và sơ đồ cấp điện cũng cần được tính toán phù hợp.

Ưu điểm của tủ điện hạ thế

• Tăng khả năng bảo vệ: Tủ giúp tập trung các thiết bị bảo vệ vào một khu vực. Khi xảy ra sự cố, thiết bị bảo vệ có thể ngắt mạch theo thiết kế.
• Quản lý điện thuận tiện:VCác mạch điện được phân chia rõ ràng trong tủ. Người vận hành dễ dàng kiểm tra và điều khiển từng khu vực.
• Hỗ trợ bảo trì: Thiết bị được bố trí tập trung và có sơ đồ rõ ràng. Kỹ thuật viên có thể kiểm tra từng thành phần khi cần thiết.
• Tối ưu hệ thống phân phối: Tủ giúp tổ chức hệ thống điện thành nhiều cấp phân phối. Cách bố trí này phù hợp với các công trình có nhiều khu vực sử dụng điện.

Kinh nghiệm lựa chọn tủ điện hạ thế

Khi lựa chọn tủ điện hạ thế, doanh nghiệp cần xem xét một số yếu tố quan trọng.

Công suất và dòng điện: Xác định tổng tải và dòng điện của hệ thống. Đây là cơ sở để lựa chọn thiết bị đóng cắt phù hợp.

Điện áp làm việc: Cần xác định điện áp định mức của hệ thống. Thông số này phải phù hợp với thiết bị được sử dụng.

Số lượng ngõ ra: Tủ cần đáp ứng số lượng nhánh tải của công trình. Nên dự phòng thêm không gian nếu hệ thống có khả năng mở rộng.

Môi trường lắp đặt: Tủ trong nhà và ngoài trời có yêu cầu khác nhau. Cần lựa chọn cấp bảo vệ phù hợp với điều kiện thực tế.

Thiết bị bên trong: Thiết bị đóng cắt và bảo vệ cần có thông số phù hợp. Chất lượng thiết bị cũng ảnh hưởng đến độ tin cậy của hệ thống.

Khả năng mở rộng: Một thiết kế có khả năng mở rộng sẽ thuận tiện khi nhu cầu sử dụng điện tăng lên.

Lưu ý khi lắp đặt tủ điện hạ thế

Tủ điện cần được lắp đặt tại vị trí phù hợp. Khu vực đặt tủ phải đảm bảo không gian thao tác và bảo trì.Hệ thống tiếp địa cần được thực hiện đúng yêu cầu kỹ thuật. Các thiết bị bên trong cũng phải được đấu nối theo sơ đồ thiết kế.Sau khi hoàn thành, cần kiểm tra các mối nối và thiết bị. Việc kiểm tra giúp phát hiện những vấn đề trước khi đưa tủ vào vận hành.Các công việc thiết kế và thi công nên được thực hiện bởi đơn vị có chuyên môn. Điều này giúp nâng cao độ an toàn và độ tin cậy của hệ thống.

Nên chọn đơn vị uy tín trước khi mua vì sao?

Tủ điện hạ thế giữ vai trò quan trọng trong hệ thống phân phối và điều khiển điện. Tủ giúp phân phối nguồn, đóng cắt, bảo vệ và giám sát các mạch điện.Việc lựa chọn tủ cần dựa trên công suất, dòng điện và môi trường lắp đặt. Cấu hình thiết bị cũng cần phù hợp với yêu cầu của từng công trình.

HT NEXTECH cam kết cung cấp tủ điện hạ thế với kết cấu chắc chắn và độ chính xác cao. Sản phẩm được tư vấn theo yêu cầu kỹ thuật và điều kiện thực tế của từng dự án.

Liên hệ ngay: 0985 485 068 để được tư vấn về thiết kế, vật liệu, kích thước và giải pháp tủ điện hạ thế phù hợp.
